製品情報

QBLOX社量子ビット制御・読出し装置

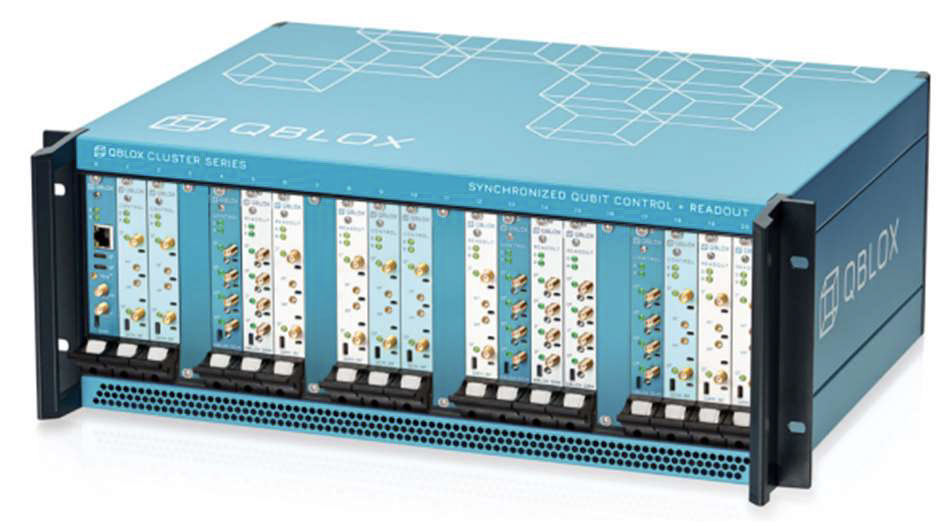

Cluster シリーズ
量子ビット同期制御/読み出し19 インチラックシステム

Qblox 社 Cluster は、量子コンピュータ研究に最適なスケーラブルな19 インチラックシステムであり、広い周波数範囲（DC〜18.5 GHz）で量子ビットを制御および読み取り可能なモジュールの組み合わせで構成できます。
システム内のすべてのモジュールは、独自のSYNQ およびLINQ バックプレーンシステムプロトコルを使用して、1 つの堅固なシステムとして機能します。 どちらのプロトコルも、量子コンピューティングに必要な、より安定した信頼性の高い量子セットアップに貢献します。
SYNQ プロトコルは、同期された開始を作成することによってすべての発信信号の完全に決定論的なタイミングを保証し、クラスター内のすべてのモジュール間に固定のタイミング関係を確立します。
LINQ プロトコルは、測定結果を200 ns 未満ですべてのモジュールに分散することにより、任意の制御フローで低遅延フィードバックを容易にします。

特 徴

・4U シャーシでClusterごとに最大20のモジュールを搭載できます。
・セットアップは、実験のニーズに合わせて拡張できます。
・Clusterあたり最大80のベースバンドチャネルまたは40のRFチャネルを搭載できます。
・SYNQはモジュールを同期的に開始します。（1ns未満）
・LINQは測定結果を（200ns未満）で分散します。
・数百量子ビットへのアジャイルスケーラビリティ。

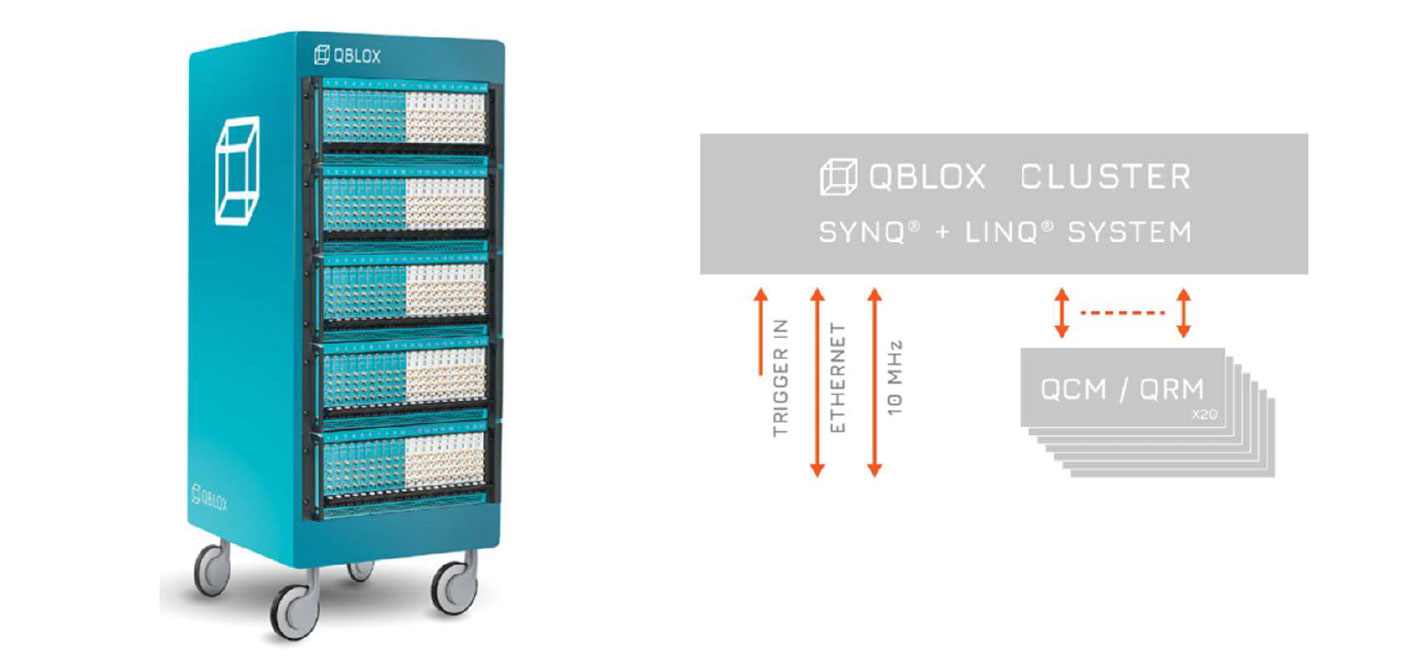

SYNQ＋LINQプロトコル

SYNQプロトコルは、SYNQインターコネクトでデイジーチェーン接続することにより、複数のClusterに拡張出来ます。

仕 様（Cluster-19インチ / 4Uラック）
モジュールスロット数 20
電源 110-230V/ 50-60 Hz
最大電源 負荷1.1kW
クロッキングリファレンス
（内部または外部）		 10 MHz
クロック基準コネクタ
（入力または出力）		 SMA
SYNQポートの数 2xUSB-C
ホストPCへのデータ接続 Ethanet
ドライバー/API SCPI/ Python / QCoDeS
Ethanetデータレート 1GBit/s
取り付けタイプ 19インチラックマウント
高さ 4U
寸法 (W x D x H) 449 x 463 x 184 mm
重量（空のラック） 9,35 kg
Cluster モジュール

Cluster量子ビット同期制御/読み出し19インチラックシステムには、下記の4種類のモジュールを搭載可能です。

量子ビットモジュール(取付用)
