SICK社超音波式ガス流量計

FLOWSIC 100　超音波型ガス流量計

SICKがデザインしたFLOWSIC 100は、ダクト内にプローブを挿入してガスの流速を直接測定します。

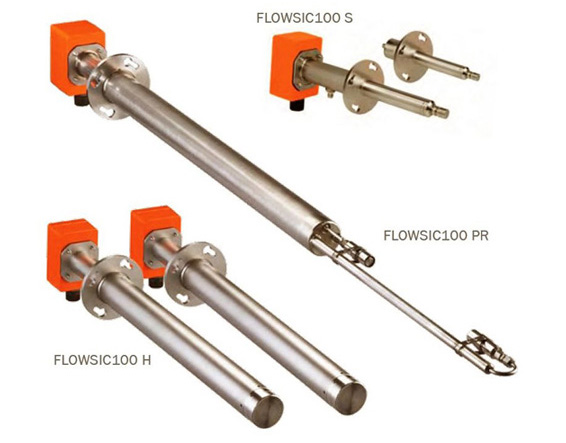

FLOWSIC100は、広い製品構成から目的に合った製品をお選びいただけます。

特 長

• 測定範囲が広い
• ダストの影響を受けない
• 圧力の損失がない
• 駆動部がない
• 設置と運転が容易
• 低いメンテナンス依存性
• 防爆タイプもあります

応用例

• 発電所
• 都市ゴミ焼却工場
• セメント
• 製鉄工場
• 空調設備
• 化学工場
• ガラス製造工場
• プラスチック工場
• 製薬工場

測定原理

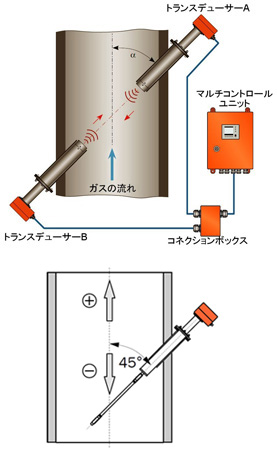

超音波トランスデューサーは、ある角度でダクトの両端に設置されます。 これらのトランスデューサーはガスの流れ方向とその反対方向に超音波の 発信と受信を交互に繰り返し、パルスの伝達遅れ時間を測定する事で、ガスの流速を算出します。 また、圧力や温度条件の影響を受けることなく、測定を行えます。

仕 様

装置型式	H	M	S	PR	H-AC	M-AC	PR-AC
測定原理	超音波伝搬時間逆差法
測定値	ガス流速、流量、ガス温度
測定範囲	0〜±40m/s
精度	±0.1m/s
ダクト径	1.4〜13m	0.15〜3.4m	0.15〜1.7m	0.4m以上	1.4〜10m	0.15〜3.4m	0.4m以上
▼測定条件
ガス温度（℃）	-40〜+260		-40〜+150	-40〜+260	-40〜+450		-40〜+350
最大ダクト内圧力	±100hPa
▼周囲環境
周囲温度	-40〜+60℃ -40〜+45℃（MCU-Pコントロールユニットの場合）
保護等級	IP65
▼MCUコントロールユニット仕様
アナログ出力	1点
アナログ入力	2点
デジタル出力	5点（30VDC or 120VAC）
デジタル入力	4入力

FLOWSIC 100 Flare　フレアーガス（燃焼ガス）用超音波式質量流量計

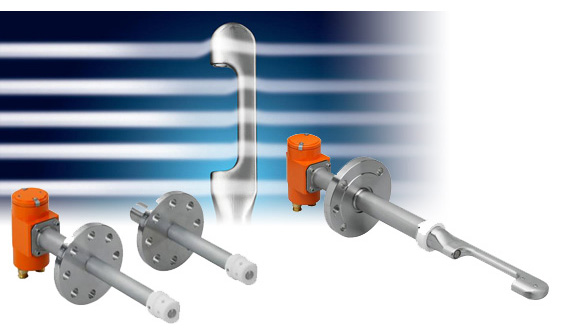

FLOWSIC100 Flareは超音波技術を生かし、不安定の高いフレアーガス（燃焼ガス）を流速計測だけでなく、質量流量・分子量まで計測可能な画期的な製品です。

特 長

仕 様

装置型式	EX-S	EX/EX-RE	EX-PR
仕様
測定原理	超音波通過時間測定法
測定値	質量流量、分子量、体積流量、ガス速度、ガス温度、音速
測定範囲	0.03〜120m/s
体積流量の精度	±1.5 of　FS
分子量の精度	測定値の2%以下
質量流量の精度	読み値の±2.5〜5%
分解能	0.001m/s
再現性	0.2%（10m/s時）
レンジアビリティ	4000:1
ダクト内径	0.1〜1.8m		0.3〜1.8m
ガス温度	・標準型　-70〜+180℃ ・高温型　-70〜+280℃、-70〜+260℃ ・低温型　-200〜+100℃
圧力範囲	-0.5〜16barg
周囲温度	・投受光器　-40〜+70℃ 　オプション　-50〜+70℃ ・MCU　-40〜+60℃
