SICK社挿入式ガス分析計

GM32型 マルチ燃焼ガス分析計（NO,NO2,SO2,NH3）

脱硫設備でSO2測定や制御への流用に最適です。
例えば、ごみ焼却工場のボイラー出口でSO2を測定し、石灰投入量のコントロールが可能です。また、火力発電所の脱硝装置出口で、NH3濃度を測定し、NH3投入量のコントロールなどにも使用できます。

排ガス中のSO2およびNOxガス濃度測定は環境改善や監視に非常に重要な要素であり、 これら成分の低減化が強く要求されています。この要求を満たすために開発されたGM32型ガス分析計は、挿入式（In―Situ Type）であることから、応答が早く脱硫装置や脱硝設備の制御用に最適です。
クロスタイプ、またはGMPプローブタイプは低ダスト濃度用に応用されますが、GPPプローブタイプはボイラー出口やバグフィルター、電気集塵機前の高ダスト状態でも安定した測定が可能であり、大変好評をいただいております。

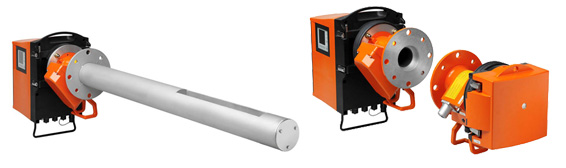

GM32型 マルチ燃焼ガス分析計
特 長
  • 直接挿入型測定方式
    ガスのサンプリング装置不要
  • DOAS方式と最適なアルゴリズム採用
    ダスト・湿度・測定ガス以外の成分の影響を受けない
    高精度かつ安定した高い測定
  • 複数の成分濃度を連続測定
  • 設置・メンテナンス費用の節約
  • メンテナンスが容易なシンプル構造
  • 専用ソフトウエアによる簡単なパラメータ化
  • 自動光学系アライメント調整機能
  • GPPプローブの応用により、30g/m3の高濃度ダストを含む工程にも対応可能
  • 自動自己診断機能 （ゼロ、スパン、直線性、参照セルのチエック）
仕 様
測定項目 SO2: 0〜20,000 mg/m3、NH3: 0〜50 mg/m3
NO2: 0〜2,000 mg/m3、NO: 0〜2,500 mg/m3
測定原理 紫外線吸収方式（DOAS)
保護等級 IP 65
構成 投/受光器、コネクションユニット

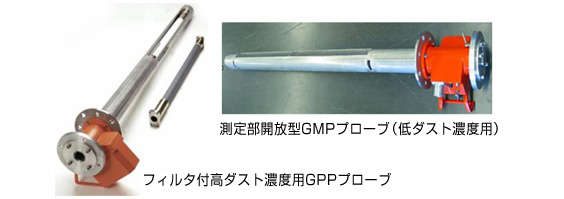

プローブ GMPプローブ（低ダスト濃度用／バージエアが必要）
GPPプローブ（高ダスト濃度用）
・セラミックフィルター（ドライガス用）
・テフロン/セラミックフィルター（ウエットガス用）
測定ガス温度 最高500℃（500℃以上はご相談下さい）
応答速度 クロスダクト:5秒以下
GMP:5秒以下
GPP:120秒以下
プローブ
プローブタイプ設置図
プローブ
火力発電所のDeNOxプラントでの使用例
プローブ

GM35型 マルチ燃焼ガス分析計(CO,CO2,H2O)

排ガス中のCOおよびCO2ガス濃度測定は環境改善や監視に非常に重要な要素であり、これら成分の低減化が強く要求されています。
この要求を満たすために開発されたGM35型 ガス分析計は挿入式（In―Situ Type）であることから応答が早く、ボイラーなどの燃焼管理に最適です。
クロスタイプまたはGMPプローブタイプは低ダスト濃度用に応用されますが、GPPプローブはボイラー出口などの高ダスト濃度状態でも安定した測定が可能であることから、大変好評をいただいております。

GM31型 マルチ燃焼ガス分析計

特 長
  • 直接挿入型測定方式
    ガスのサンプリング装置不要／応答速度が早い／高精度かつ安定した成分測定
  • 簡単な設置
  • 最小のメンテナンス構造
    専用ソフトウエアによる簡単なパラメータ化
  • 設置・メンテナンス費用の低減化
  • 自動自己診断機能
    ゼロ点、スパン、直線性の点検
仕 様
測定項目 CO: 0〜20,000 ppm、 CO2: 0〜100 vol%
H2O: 0〜100 vol%
測定原理 赤外線吸収方式
保護等級 IP 66
構成 投受光器、エバリュエーションユニット
プローブ GMPプローブ（低ダスト濃度用／パージエアが必要）
GPPプローブ（高ダスト濃度用）
・セラミックフィルター（ドライ）
・テフロン/セラミックフィルター（ウエット）
測定ガス温度 最高500℃
図

ＧＭ700型　レーザー式ガス分析計

ＧＭ700型レーザー式ガス分析計は、高い精度でガス濃度測定が可能であることから、工程のガス濃度管理に大変効果的です。ガスを吸引して測定するのではなく、煙道やダクトに直接取り付ける（In―situ）ためにガス成分が変化することなく測定でき、かつ高速対応が可能です。クロスダクトタイプおよびプロ―ブタイプを備えており、さまざまなアプリケーションにも対応できます。

ＧＭ700型レーザー式アンモニアガス分析計 ＧＭ700型レーザー式アンモニアガス分析計図

面倒な光軸合わせが不要で、簡単に設置できるプローブタイプ（片側設置）が好評をいただいています。ダスト濃度が高いアプリケーションにはGPPプローブが応用され、安定したガス濃度測定が可能です。

ＧＭ700型プローブタイプ ＧＭ700型プローブタイプ図
仕 様
測定原理 TDLAS
測定要素 NH3, HF, HCl
測定可能範囲
　
NH3
NH3/H2O
HF
HCl
HCl/H2O
最小
0〜25ppm
0〜25ppm/0〜3vol%
0〜5ppm
0〜10ppm
0〜10ppm/0〜50vol%
（20℃;1000hPa;1m測定距離の場合） 		最大
0〜4000ppm
0〜4000ppm/0〜20vol%
0〜2000ppm
0〜3000ppm
0〜3000ppm/0〜100vol%
精度 ±２％
測定環境
  プローブ型 クロス型
ガス温度
 -40〜+430℃ -40〜+430℃
ガス圧力
 GMP:パージエアによる
GPP:±120hPa以下		 パージエアによる
適応ダスト量
 GMP:10g/m3以下
GPP:30g/m3以下		 1g/m3以下
応答速度
 GMP:5秒以下
GPP:90秒以下		 2秒以下
アプリケーション
  • 脱硝装置やDeNOxプラントにおけるNH3注入制御
  • 廃棄物焼却プラントにおけるNH3、HCl、HF濃度管理
  • 半導体プラントにおけるHF濃度管理

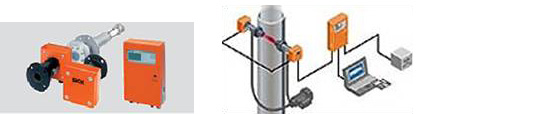

GM901型 CO濃度計

燃料燃焼プラントなどの監視に最適

煙道の対角線上にトランスミッターとレシーバーを設置するタイプと一方向からプローブを挿入する２つのタイプがあります。

GM901型 CO濃度計
測定項目

CO：500−20,000ppm
最高温度：250℃
精度：±5％FS

測定原理

赤外線相関方式

構　成
  • トランスミッタ
  • レシーバ
  • エバリュエーションユニット
