SICK社モジュール型ガス分析計
モジュール型ガス分析計 GMS800シリーズ

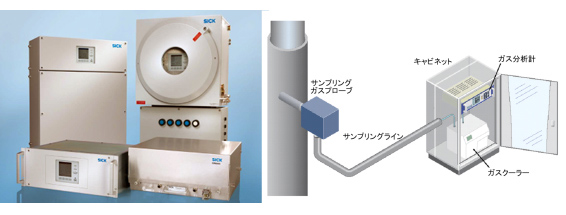

モジュール型ガス分析計GMS800シリーズは赤外線吸収方式、紫外線吸収方式、熱伝導式等のラインアップを有し、実に60種類以上のガス測定が可能です。単体（スタンドアロン）でも 前処理装置と組み合わせての使用も可能です。
排ガス測定、バイオガス測定、水素ガス分析等様々なアプリケーションに威力を発揮します。防爆対応も可能。
DEFOR
1.DEFOR 紫外線吸収方式
DEFORは3種類までの成分を同時に測定することができる紫外線式（UV）ガス分析計です。この分析計は低濃度NO測定に対して優れた性能を発揮し、さらにはSO2、NO2、Cl2、NH3、CS2、H2SおよびCOS等の紫外線測定が有効であるガスの分析機器です。
▼DEFOR 測定対象ガス及び測定範囲
| 測定成分 | 最小レンジ | 最大レンジ |
|---|---|---|
| 塩素 Cl2 | 0-125ppm /400mg/m3 | 0-100Vol% |
| 一酸化窒素 NO | 0-10ppm /15mg/m3 | 0-100Vol% |
| 二酸化窒素 NO2 | 0-50ppm /20mg/m3 | 0-100Vol% |
| 二酸化硫黄 SO2 | 0-25ppm /30mg/m3 | 0-100Vol% |
| アンモニア NH3 | 0-50ppm /40mg/m3 | 0-100Vol% |
| 二酸化炭素 CS2 | 0-50ppm /170mg/m3 | 0-30Vol% |
| 硫化カルボニル COS | 0-250ppm /670mg/m3 | 0-100Vol% |
| 硫化水素 H2S | 0-25ppm /40mg/m3 | 0-100Vol% |
▼アプリケーション（例）
排出工程
- 発電所やガスタービンの低濃度NO測定
- 脱硝プラントのNOxモニタリング（NO+NO2）
プロセス工程
- 硫黄回収装置（SRU）で残留ガス浄化中のH2S及びSO2測定
▼特徴
- NOとNO2の同時測定が可能。そのため、NO2コンバータを用いずにNOx測定ができます。
- 紫外線吸収方式を採用し、H2OやCO2ガスによる影響を受けずに測定できます。
- 非常に低濃度のNO（最小レンジ0-10ppm）またSO2（最小レンジ0-10ppm）の測定。
- UVランプの長期耐用年数（およそ2年間）。
2.MULTOR / UNOR 赤外線吸収方式
MULTOR / UNORは赤外線式（NDIR）によるガス分析です。MULTORは最大3成分同時測定、UNORは単成分の連続測定用ですが、測定対象ガスは60種類以上のガス成分です。 MULTOR対応ガス： CO, CO2, NO, SO2, CH4等
▼UNOR 対応ガス一部
C2H2 (アセチレン) |
C2H2F4 (フロン134a) |
C2H4 (エチレン) |
C2H6 (エタン) |
C2H6O (エタノール) |
C3H6 (プロピレン) |
C3H6O (プロペン) |
C3H8 (プロパン) |
C4H10 (ブタン) |
C4H6 (ブチン) |
C5H12 (ペンタン) |
C6H14 (ヘキサン) |
C6H18OSi2 (ヘキサメチルジシロキサン) |
C6H4Cl2 (ジクロロベンゼン) |
C7H16 (ヘプタン) |
CCl3F (フロン11) |
CH2Cl2 (塩化メチレン) |
CH4 (メタン) |
CH4O (メタノール) |
CHCl2F (フロン21) |
CHClF2 (フロン22) |
CO (一酸化炭素) |
CO2 (二酸化炭素) |
COCl2 (ホスゲン) |
CS2 (二硫化炭素) |
N2O (亜酸化窒素) |
NH3 (アンモニア) |
NO (一酸化窒素) |
SF6 (六フッ化硫黄) |
SO2 (二酸化硫黄) |
測定範囲等の詳細はお問い合わせ下さい。
3.THERMOR 熱伝導式
THERMORは熱伝導度を使用し、NDIRやNDUVでは測定が困難なガス成分の測定を可能にしました。主な測定対象ガスはH2, Ar, He等です。
▼THEROMR 測定対象ガス及び測定範囲
| 測定成分 | 最小レンジ | 最大レンジ |
|---|---|---|
| アルゴン A | 0-5 Vol.% | 0-100Vol% |
| メタン CH4 | 0-60 Vol.% | 0-100Vol% |
| 水素 H2 | 0-1 Vol.% | 0-100Vol% |
| ヘリウム He | 0-1 Vol.% | 0-100Vol% |
| アンモニア NH3 | 0-15 Vol.% | 0-100Vol% |
4.OXOR-E 電気化学セル式
電気化学セル式の酸素濃度計です。
測定範囲：
最小 0-10 Vol.%, 最大 0-25 Vol.%
▼アプリケーション（例）
- 化学工場、石油化学工場におけるプロセスガス測定
- 発電所や焼却場での排出ガスモニタリング
- セメント工場でのキルン後のCO、SO2、NO、O2測定
▼特徴
- 5種類のモジュールを組み合わせて、1台で最大4成分まで測定可能
- タイプn 防爆構造や、本質安全防爆構造に対応
5.OXOR-E 磁気式
磁気式の酸素濃度計です。
測定範囲：
最小 0-10 Vol.%, 最大 0-25 Vol.%
▼アプリケーション（例）
- 発電所やセメント工場での排出モニタリング及び低濃度NO測定
- 燃焼機関や化学工場における触媒工程でのN2O監視
- バイオガス測定
- 脱硝プラントのNOxモニタリング（NO+NO2）
- 混合ガス中のO2とCl2濃度測定
- 硫黄回収装置（SRU）で残留ガス浄化中のH2S及びSO2測定
▼特徴
- 発電所やセメント工場での排出モニタリング及び低濃度NO測定
- 燃焼機関や化学工場における触媒工程でのN2O監視
- バイオガス測定
- 脱硝プラントのNOxモニタリング（NO+NO2）
- 混合ガス中のO2とCl2濃度測定
- 硫黄回収装置（SRU）で残留ガス浄化中のH2S及びSO2測定
その他の仕様に関してはお問い合わせ下さい。
